Запис завихрюваності торнадо - у прикладах радіальної швидкості Допплера

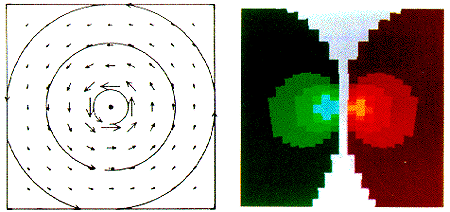

Найбільш важливі явища, що зв'язуються із сильною конвекцією - торнадо. Коли смерч присутній, то для його знаходження ання звичайно буває досить однієї або двох ширин променя. У залежності від геометрії променя, відстані від смерчу до радара і положення променя щодо смерчу, сильні вітри смерчу звичайно займають один або два пікселя. Суміжні пиксели будуть мати прямопротлежні швидкості, природно - один характеризує вхідний промінь, а інший - той, що відходить. На зображенні нижче, мезоциклон і смерч розташовані в середині радіолокаційного променя таким чином, що нуль швидкості Допплера (сіра смуга) розділяє екран на двіполовини.

Радари Допплера мають обмежену область спостереження радіальних швидкостей. Часто вітри в смерчі бувають настільки сильними, що швидкості, що спостерігаються радаром, будуть додаватися (складатися) у піксель, що містить смерч. Запису завихрюваності смерчу (ЗЗС) приймають різний вид у залежності від геометрії й у залежності від того, складаються швидкості чи ні.
