Радіолокаційні зображення

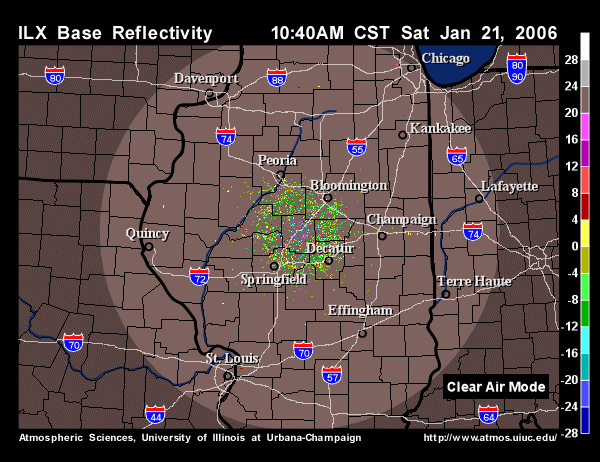

Радіолокаційні зображення корисні для виявлення розташування опадів. Як Магнітні Резонансні Зображення (МРЗ), одержувані при скануванні, дозволяють вивчати внутрішню будову людського тіла, так і радіолокаційні зображення дозволяють вивчати внутрішню будову хмар. Радар посилає енергетичний імпульс в атмосферу і, якщо які-небудь опади зустрічаються на шляху цьому імпульсові, то частина енергії розсіюється назад у напрямку до радара. Ці сигнали, що повернулися, називані "радіолокаційним ехом", сумуються і формують радіолокаційні зображення.Положення кольорового радіолокаційного еха вказує місце, де випадають опади, а різні кольори вказують інтенсивність опадів . Цей приклад радіолокаційного зображення показує ряд сильних гроз, що пройшли по штатах Іллінойс і Індіана 20 Квітня 1996 року. Світлі і темно-сині кольори характеризують більш легкі опади, у той час як червоні і рожеві - більш сильні і небезпечні грози..Однак, важко розрізнити тип опадів тільки на основі аналізу радіолокаційного еха. Як сніг, так і дрібний дощ роблять радіолокаційне ехо приблизно однакової величини. Температура плавлення снігу і помірного дощу також має порівняно однакові величини. Дуже високе радіолокаційне ехо ( сірий колір на шкалі) завжди зв'язують із градом. Відповідні картинки із радарів можна глянути на сервері .
