Локалізація торнадо - радіоехо і швидкості поширення

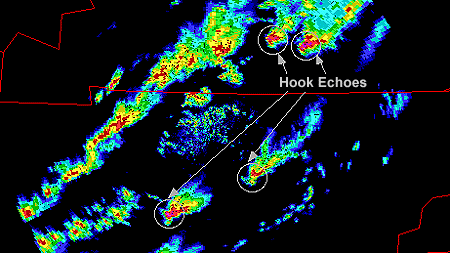

Торнадо найчастіше локалізуються в центрі отриманого радіоеха на південно-західній стороні гроз. Радіоехо найкраще спостерігається в області підвищеної відбивної здатності. Фото нижче ілюструє область підвищеної активності, що містить трохи радіоеха, що зв'язуються з грозами, що пройшли в штатах Теннеси і Кентуккі 18 травня 1995.
Інший шлях для визначення наявності торнадо в даному штормі - вивчити радіальну швидкість у даній області. Мезоциклон, невелике обертання з центром, розташованим під висхідним потоком повітря у надбагатокомірковій грозі, виявляється по куплету швидкостей. Куплет орієнтується так, що сконцентрована область радіальних вітрів, що переміщаються в напрямку від радара, з'являється по одну сторону від осі променя, а сконцентрована область радіальних вітрів, що переміщаються в напрямку до радара, з'являється по іншу (протилежну) сторону від осі променя. Коли центральні пікселі безпосередньо біля осі променя видають винятково сильні вітри, те цей запис називається записом завихрюваності смерчу (ЗЗС). Знімок праворуч ілюструє ЗЗС в області швидкостей штормів усі з тих же Теннесі і Кентуккі. Негативні величини (синьо-зелені кольори) означають переміщення в напрямку до радара, а позитивні величини (жовто-червоні кольори) означають переміщення по напрямку від радара.

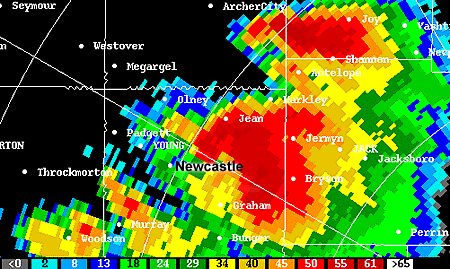

Тут представлена область підвищеної відбивної здатності для шторму, що викликав смерч у Техасі 29 травня 1995 року. Радіоехо в області підвищеної відбивної здатності розташовується біля міста Ньюкастл

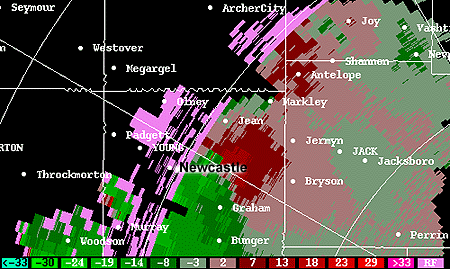

Тут куплет швидкостей, зв'язаний з радіоехом біля Ньюкастла (червоні і зелені пиксели, що прилягають друг до друга).
